Beberapa Ringkasan Tentang Fiber Optik



FIBER OPTIC

A.Fiber Obtic

     Fiber obtic adalah suatu sarana atau teknologi penghantar sinyal melalui perantara benang atau serat kaca yang sangat halus sekali seperti sehelai rambut. Kabel fiber optic bisa mentransmisi pesan modulasi ke cahaya. Kabel fiber optic ini memiliki fungsi yang lebih baik dari jenis kabel lain nya, kabel fiber optic tidak memiliki arus listrik sehingga tidak akan mengalami elekromagnetik.

https://images.app.goo.gl/pNP14d2gj5NDNao18

B.Struktur Kabel Fiber Optic

https://images.app.goo.gl/aY8qs6eKJps3yDyQ8

     Kabel fiber optic memiliki beberapa bagian atau beberapa struktur di dalamnya. Terdapat beberapa bagian yang ada di kabel fiber optic, yaitu:

1.Core

   Bagian core dalam kabel fiber optik adalah bagian paling dalam atau bagian inti dalam kabel fiber optic.Core terbuat dari kaca, bagian serat ini menjadi media cahaya sehingga cahaya dapat berjalan.

2.Cladding

  Cladding adalah bagian luar atau bagian melindungi bagian inti (core). Cladding terbuat dari bahan silikon, cladding berfungsi sebagai menantulkan cahaya kembali yang terpancar keluar kembali ke bagian inti (core).

3.Coating

     Coating adalah serat optic  yang bagiannya berada di cladding dan core. Coating terbuat dari bahan plastik yang sangat elastis. Bagian ini berfungsi sebagai melindungi bagian dalam dari gangguan fisik yang bisa saja terjadi, seperti kelembaban udara pada kabel dll.

4.Strength Member

     Strength Member adalah  bagian terluar dari kabel fiber optic yang melindungi langsung dari gangguan fisik secara langsung, seperti benturan dll.

5.Outer Jaket

    Bagian outer jaket ini sama dengan fungsi nya dengan strength member dan posisi nya berada pada atas strength member.

C.Fusion Splicer

                                          https://images.app.goo.gl/EY6f6HkuPk5N9LyHA

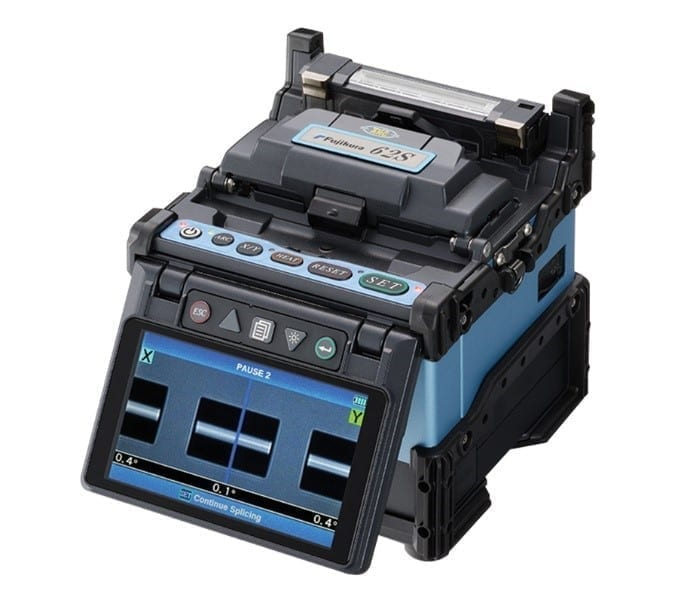

     Fusion splicer adalah alat penyambung kabel fiber optic, alat ini menyambung serat inti (core) dengan serat inti lain nya yang bertujuan agar cahaya tidak terpantul kembali. Langkah langkang menyambungkan serat inti (core) dengan seperti berikut:

1.Siapkan alat alat yang di perlukan untuk penyambungan kabel fiber optic.

2.Kupas kabel fiber optic sihingga bagian serat inti (core) terlihat kurang lebih 3cm, dengan mengguankan wire stripper fiber optic cable.

3.Kemudian basahi tissue menggunakan alkohol, lalu lap/bersihkan core menggunakan tissue yang sudah di beri alkohol dan core tidak boleh tersentuh olah jari. Langkah ini bertujuan agar sidik jari kita tidak menempel di core

4.Setelah itu, serat inti (core) harus di potong menggunakan pemotong khusus yang bernama cleaver, alat cleaver ini di khususkan untuk memotong core kabel fiber optic saja.

5.Core yang sudah di potong tadi di masukkan ke dalam fusioner splicer. Core A dan B di masukan ke chamber setelah itu kunci dengan pengaitnya (clamps).

6.Tutup chamber dengan penutupnya. Lalu tekan tombol sambungkan, nanti otomatis fusion splicer akan menyambungkan core A dan core B dengan sendirinya.

D.Konektor Fiber Optic

                                           https://images.app.goo.gl/nG2aCuViu4ZYZrrE6

     Konektor ini khusus untuk kabel fiber optic, kabel fiber optic ini beda dengan kabel kabel lain nya. Konektor fiber optic ini terbagi menjadi 2 jenis yaitu konektor bermodel ST yang berbentuk lingkaran dan konektor bermodel SC yang berbentuk persegi. Konektor fiber optic memiliki bermacam macam tipe, seperti F-SMA,T-SC,FDDI/MIC, dan masih banyak lagi



E.Jenis Jenis Kabel Serat Fiber Optic

https://images.app.goo.gl/686FUUEsquUiCTtq5

1.Single Mode

     Kabel serat optic single mode diameter core nya lebih kecil daripada core kabel fiber optic multimedia. Diameter single mode adalah 8 s/d 9 mikrometer. Kabel serat optic single mode biasa nya lebih mahal harganya di bandingkan multi mode. Kabel serat optic ini gelombangnya cahaya merambat seperti garis lurus

2.Multi Mode Step Index

   Kabel serat mode step index ini memiliki core yang lebih besar daripada diameter cladding. Kabel multi mode step index memiliki diameter 50mm dan dilapisi cladding yang tipis. Kabel ini sangat mudah di pasang karena ukuran kabel sangat besar.

3.Multi Mode Graded  Index

    Kabel serat multi mode graded index memiliki beberapa core lapisam dari indeks bias yang berbeda. Indeks bias tertinggi terdapat di pusat core namun berangsur turun sampai batas core. Multi mode harganya lebih mahal daripad multi step Index karena pembuatan nya lebih sulit dan berukuran diameter kurang lebih 30 µm – 60 µm.

F.Kekurangan Dan Kelebihan Kabel Fiber Optic

  Kelebihan Kabel Fiber Optic

     *Kelebihan:

-Tidak memiliki arus listrik.                      -Sudah banyak digunakan perusahaan besar

-Ukuran kabel tidak terlalu besar.           -Tahan terhadap cuaca

-Bebas dari hambatan.                            -Memiliki jarak jangkau yang luas

      *Kekurangan:

-Harga pemasangan atau harga kabel yang mahal.

-Kabel mudah terputus jika langsung di tekuk.

-Tidak dapat di pasang pada jalur berkelok tajam.

-Biaya perawatan yang mahal.

-Tidak bisa di aliri listrik
